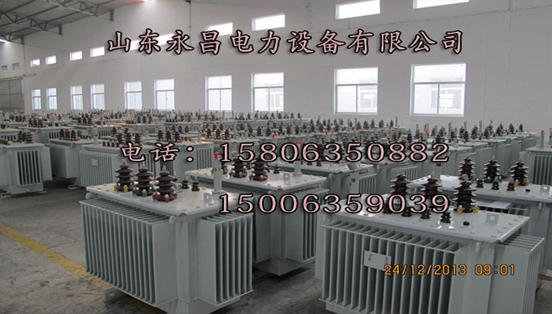

广州变压器厂S11-200/10油浸式变压器结构

1. 变压器铁心采用进口优质冷轧硅钢片叠积而成，大大降低空载损耗和空载电流，并对铁心进行绑扎，保证铁心的紧实度，降低噪音。 　　

2. 高低压绕组用无氧铜绕制，低压绕组500KVA及以下采用双层圆筒式结构，630KVA以上采用双螺旋或四螺旋结构，高压绕组采用多层圆筒式结构。 　　

3. 变压器联结组采用Dyn11，减少谐波对电网的影响，改善供电质量。 　

4. 变压器为全密封结构，延长使用寿命，免吊芯，免维修。 　

5. 实测噪音值低于标准。 　　本系列变压器经正常运输后，不需作吊芯检查，即可安装有关的零部件，进行验收项目试验，合格后即可投入运行。

一、产品技术性能

1.1、环境条件：

1.1.1、安装地点：户外

1.1.2、海拔高度：<1000米

1.1.3、环境温度：-25℃～+40℃

1.1.4、日 温 差：25℃

1.1.5、******月平均相对湿度：90%（25℃）

1.1.6、污秽等级：Ⅲ级

1.1.7、耐地震能力：地面水平加速度0.2g

地面垂直加速度0.1g

安全系数：1.67

1.2、型式及电气规范

1.2.1、种类：油浸式电力变压器

1.2.2、型号：S11型全密封

1.2.3、额定容量：10-1600KVA

1.2.4、额定电压： 10000±5%/400V

1.2.5、系统接地方式：按客户要求。

1.2.6、联接组标号： Yyn0或Dyn11

1.2.7、短路阻抗（在额定电压和频率下75℃）：4.0%或4.5%

1.2.8、额定频率: 50HZ

1.2.9、国产25#变压器油，采用克拉玛依油

1.2.10、温升限制（周围环境温度 +40℃）

绕组：（用电阻法测量） 65K

顶层油温升：（用温度计法测量） 55K

铁芯表面：是使相邻绝缘材料不致损伤的温度

油箱及结构表面：小于80K

1.2.11、噪声水平：变压器在满载，距离变压器本体2米处工况噪声水平小于50dB。

1.2.12、损耗：不大于下表所列数值。

型号规格

 技术参数

空载损耗（ W ）

 负载损耗（ W ）

广州变压器厂SH15系列10kv非晶合金铁芯三相油浸配电变压器
    SBH15-M系列产品符合国家标准GB1094 《电力变压器》和JB/T10318-2002《油浸式非晶合金铁芯配电变压器技术参数和要求》

    非晶合金铁芯变压器是新型环保节能产品，铁芯采用非晶合金带材卷绕而成，空载损耗比现行S11型配电变压器降低75%以上。

    非晶合金是一种新型带材，非晶合金材料不存在晶体结构，磁化功率小，电阻率高，所以涡流损耗小，用这种材料做铁芯可生产出一种新型节能变压器，是配电网更新换代的理想产品。

    铁芯为卷铁芯结构，三相五柱式，截面为矩形。

    线圈为矩形，高压采用缩醛漆包线绕制，低压采用无氧铜导线或为铜箔线圈，增加变压器承受短路的能力。

    变压器联结组采用Dyn11，避免高次谐波影响，耐不平衡负荷能力强，显著提高供电质量。

    变压器采用真空注油，可完全排除线圈中的气泡，确保绝缘性能稳定。

    取消了储油柜，由片式散热器代替油管作为冷却元器件，油箱上面有充气垫，可随变压器油体积膨胀而压缩，变压器油与大气隔绝，防止和减缓油质的劣化和绝缘受潮，增强运行可靠性，正常运行免维护。

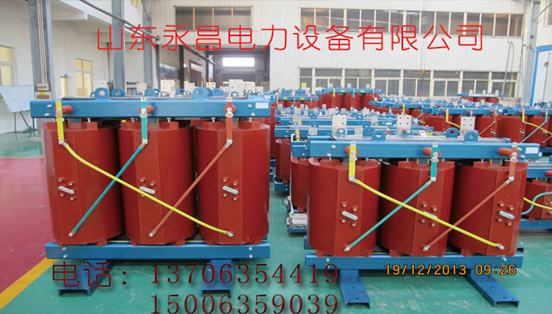

SCBH15-非晶合金干式变压器产品特点
    树脂浇注非晶合金干式变压器是一种用非晶合金铁心为导磁材料和薄层环氧树脂浇注来包封高、低压绕组的干式变压器。
    ◎ 低压绕组采用钢箔绕制，高压线圈采用H级高强度漆包线和玻璃纤维加强的环氧树脂包封结构，具有优良的耐潮和抗裂性能，铁心由非晶合金带卷制而成。
    ◎ 空载损耗比GB/T10228-1997表4组规定的数值下降75%。

    产品标准
    ◎ GB6450-68干式电力变压器
    ◎ GB/T10228-1997干式电力变压器技术数据和要求

    正常使用条件
    ◎ 海拔不超过1000m             ◎ 户内或户外
    ◎ 最高环境气温 +40℃          ◎ 最高日平均温度+30℃
    ◎ 最高年平均温度 +20℃        ◎ 最低气温5℃
    ◎ 根据用户要求可提供在特殊使用条件下运行的变压器。
